孔距调整式螺旋辊道

更新时间:2015/3/6 11:55:00

功能描述:螺旋钢管传输辊道主要用于管道外防腐生产线中钢管的螺旋传输。其功能符合钢管外防腐FBE、PE、PP喷涂和缠绕的工艺要求,特点是传输扭矩大,螺距精确,现场调整速度快、中心偏移量小。



双轮胎式输送辊道常用结构为滑板式和孔距调整式,孔距调整式螺旋辊道具有管底高变化量小,按钢管管径级别调整的功能,维修维护方便,变形量小,可用于现场快速撬装特点。传动轮角度采用棘轮调节,两轮胎包角大于60度,轮组间用拉杆相连,拉杆可调节,端部采用杆端关节轴承连接,保证轮胎角度调整的简便性及统一性,确保传动线的运行平稳;轮胎底座下两配合面之间配1~2mm聚四氟夹层,调整轮间距时简捷省力;调节精度在调节轮组处均配装刻度尺,以便于观察。传动线在调整完毕后,用锁紧装置将传动线锁紧。并保证调节装置能够取下移出。



现场实物照片





三维图

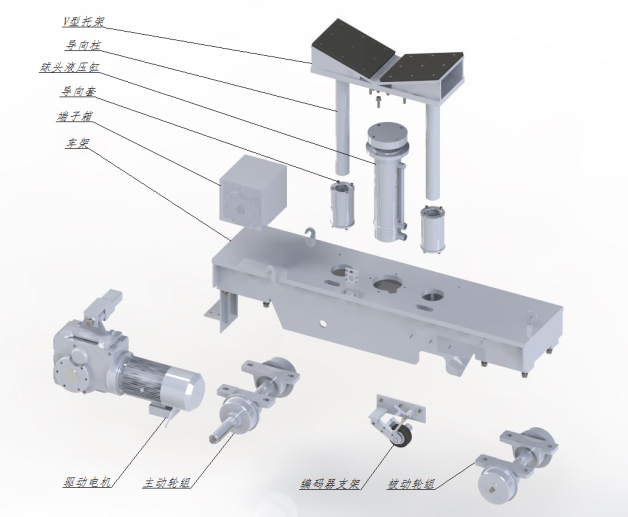

各部分解图



主要技术参数

序号

名称

技术参数

1

适应管径

管径219以上

2

轮旋转速度

8~40r/min

3

调整角度

±15°

4

轮组中心距

2m
